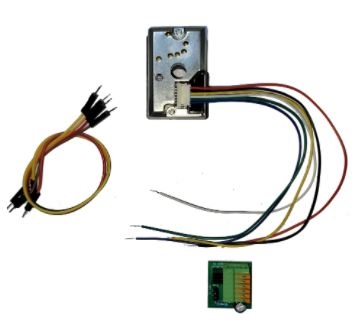

미세먼지센서 PM2.5 GP2Y1014AU + 연결 커넥터 이미지 확대 보기
  • 미세먼지센서 PM2.5 GP2Y1014AU + 연결 커넥터

미세먼지센서 PM2.5 GP2Y1014AU + 연결 커넥터

공유
판매가
27,000원
구매제한
옵션당 최소 1개
구매혜택
할인 : 적립 마일리지 :
배송비
4,000원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 전라북도 익산시 서동로 590 2층 2-C
상품코드
1000000163
제품선택

상품상세정보

상품설명



​



확대 회로도


#define measurePin A1     // 먼지 측정 센서 A1핀으로 지정
#define SensorLED A0       // 먼지 감지를 위한 적외선 LED A0번핀으로 지정

int Time1 = 280;    // Time1을 280으로 설정
int Time2 = 40;     // Time2을 40으로 설정
int Time3 = 9680;   // Time3을 9690으로 설정

void setup() {
  Serial.begin(9600);         // 시리얼 통신 시작
  pinMode(SensorLED, OUTPUT);  // SensorLED 핀(D2)을 출력 단자로 설정
}

void loop() {
  digitalWrite(SensorLED, LOW);               // SensorLED를 LOW로 설정
  delayMicroseconds(Time1);                    // 280μs 지연
  float voMeasured = analogRead(measurePin);   // 센서에서 측정된 순수 아날로그값을 voMeasured 변수에 저장
  delayMicroseconds(Time2);                    // 40μs 지연
  digitalWrite(SensorLED, HIGH);               // SensorLED를 HIGH로 설정
  delayMicroseconds(Time3);                    // 9680μs 지연

  float calcVoltage = voMeasured * (5.0 / 1024.0);       // voMeasured의 값을 5/1024 와 곱하여 calcVoltage에 저장
  float dustDensity = (0.17 * calcVoltage - 0.1) * 1000; // calcVoltage 값에 0.17을 곱하고 -0.1을 더함

  Serial.print(dustDensity);                   // dustDensity을 시리얼 통신으로 출력
  Serial.println(" μg/m³");
  delay(500); //500ms (0.5초) 지연
}
